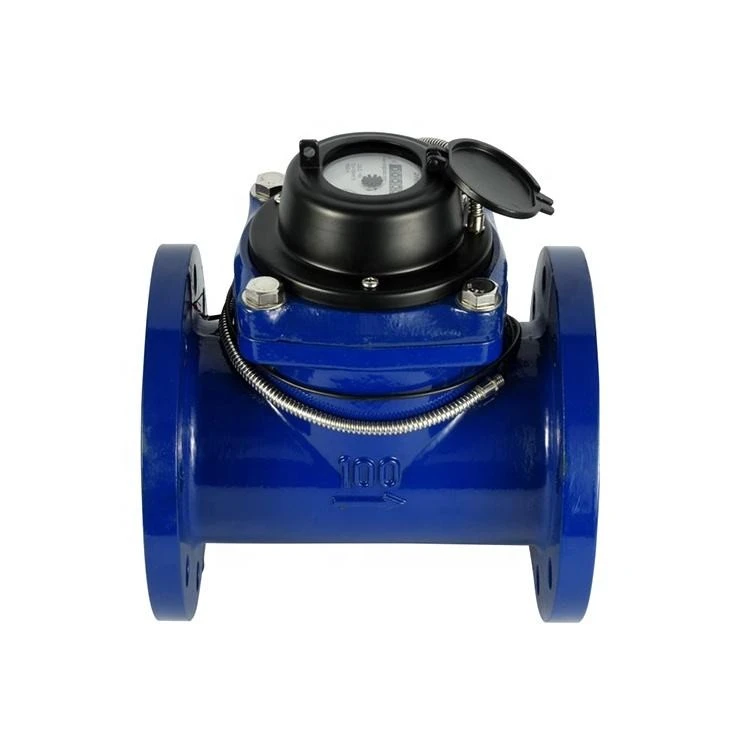

Bulkki (Woltman) -tyyppinen mittari





1. Tyypin nimi: Woltmann Type Water Meter
2. Koko: DN50-DN500
3. Standardi: ISO 4064 luokka B
4. Materiaali: Valurauta
5. PN: 1,0/1,6 Mpa (10/16 bar)
6. Vaakasuora asennus

Veden paine<1MPa(PN: 1.6Pa/16bar)

qt:stä ​​qs:iin ja mukaan lukien on ±2 %;
Alkaen qmin, mukaan lukien qt, mutta ilman qt on ±5 %.

Tekniset tiedot

Asennusvaatimukset: Mittari tulee asentaa vaaka-asentoon rekisteri ylöspäin. Putkilinja on huuhdeltava ennen asennusta Mittarin tulee olla jatkuvasti täynnä vettä käytön aikana





I. Oikeat asennusvaiheet



1. Valmistelut ennen asennusta



Tarkista mittarin kunto: Varmista, että mittarissa ei ole kuljetusvaurioita, jos osat, kuten kotelo ja juoksupyörä ovat ehjät. Varmista, että mittarin malli ja nimellishalkaisija vastaavat putkilinjan eritelmiä, ja tarkista tehdastodistus ja metrologinen tarkastustodistus.



Puhdista putkisto: Huuhtele putkisto perusteellisesti ennen asennusta poistaaksesi roskat, kuten hitsauskuona, sedimentti ja ruoste, estäen epäpuhtauksien pääsyn mittariin ja vaurioittamasta juoksupyörää tai tukkimasta virtauskanavaa.



Valitse asennuspaikka:



Mittari tulee asentaa vaaka- tai pystysuoraan putkilinjaan. Varmista, että veden virtaussuunta on yhdenmukainen mittarin kotelossa olevan nuolen kanssa.



Pidä se poissa tärinän lähteistä, lämmönlähteistä ja syövyttävistä ympäristöistä. Asenna tarvittaessa iskunvaimennus--tai lämpöä{2}}eristävät laitteet.

Varaa riittävästi huoltotilaa: Suorat putkiosat on asennettava ennen ja jälkeen mittarin tasaisen vedenvirtauksen varmistamiseksi. Varaa myös vähintään 1,5 kertaa mittarin pituus, jotta se on helppo purkaa ja huoltaa.



2. Putkiliitännät ja lisävarusteiden asennus



Asenna tarvittavat lisävarusteet:



Venttiilit: Maapalloventtiilit tai luistiventtiilit tulee asentaa ennen mittaria ja sen jälkeen vedentulon katkaisemiseksi huollon aikana. Suurissa-virtausjärjestelmissä on suositeltavaa asentaa suodatin mittarin eteen, jotta estetään epäpuhtauksien pääsy mittariin.



Liikuntasaumat: Jos putkilinjassa on lämpölaajenemis-, supistumis- tai asennusvirheitä, laajennusliitokset voidaan asentaa mittarin lähelle, jotta putkilinjan jännitys ei siirry mittarin koteloon.



Ilmanpoistoventtiilit: Jos ilmaa voi kerääntyä asennuspaikkaan, mittarin etupuolelle tulee asentaa ilmanpoistoventtiili ilman poistamiseksi ja mittaustarkkuuden varmistamiseksi.



Tiivistys ja liitos:



Varmista laippaliitäntöjen yhteydessä, että laippapinnat ovat tasaiset. Käytä veden--ja lämpötilan-kestäviä tiivisteitä. Kiristä pultit tasaisesti välttääksesi vesivuotoja tai mittarin vaurioitumisen epätasaisen voiman takia.



Kierreliitännät kääritään teflonteipillä tai levitetään tiivistysaineella estämään liitosvuodot, mutta varo käyttämästä liikaa, jotta roskia ei pääse putkistoon.



3. Postaa -asennuksen käyttöönotto



Ilmanpoisto ja veden testaus: Avaa hitaasti mittarin edessä olevaa venttiiliä, jotta vesi pääsee vähitellen täyttämään putkiston. Avaa samalla ilmanpoistoventtiili ilman poistamiseksi. Kun vesi virtaa tasaisesti, sulje ilmanpoistoventtiili ja tarkista vuodot kaikissa liitännöissä.



Tarkista laskuri: Tarkkaile, pyöriikö mittarin osoitin tai numeropyörä joustavasti ilman häiriöitä. Testaa sekä pienillä että suurilla virtauksilla varmistaaksesi normaalin mittauksen.



II. Huomautuksia



Kotelon tai laskurin napauttaminen tai purkaminen on ehdottomasti kiellettyä mittarin ollessa toiminnassa tarkkuusosien vaurioitumisen välttämiseksi.

Huollon aikana etu- ja takaventtiilit on suljettava ensin ja putkistossa oleva vesi on tyhjennettävä käyttöturvallisuuden varmistamiseksi.

Varmista kuumavesimittareiden osalta, että veden lämpötila ei ylitä sen nimellisaluetta, jotta korkeat lämpötilat eivät vahingoita tiivisteitä tai juoksupyöriä.
